IPS液晶キット(Hispeedido v5)
8min
※生産時期によってY字ドライバーが必要ない場合がございます。お手持ちの本体をご確認ください。
前面シェルの一部ネジ受けとツメをニッパーで取り除きます。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/DQiMzMWFVs3TlH5NkT1Fn_img20230825155521.jpg?format=webp)
切除後のバリが残っていると液晶破損の原因となりうるため、ヤスリやリューターなどで液晶と干渉しない程度にできる限り平らにします。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/RjhAAv4cqOwKW5W48mj7e_img20230825154328.jpg?format=webp)
RetroSixシェルを使用する場合、シェルの加工は不要になります。

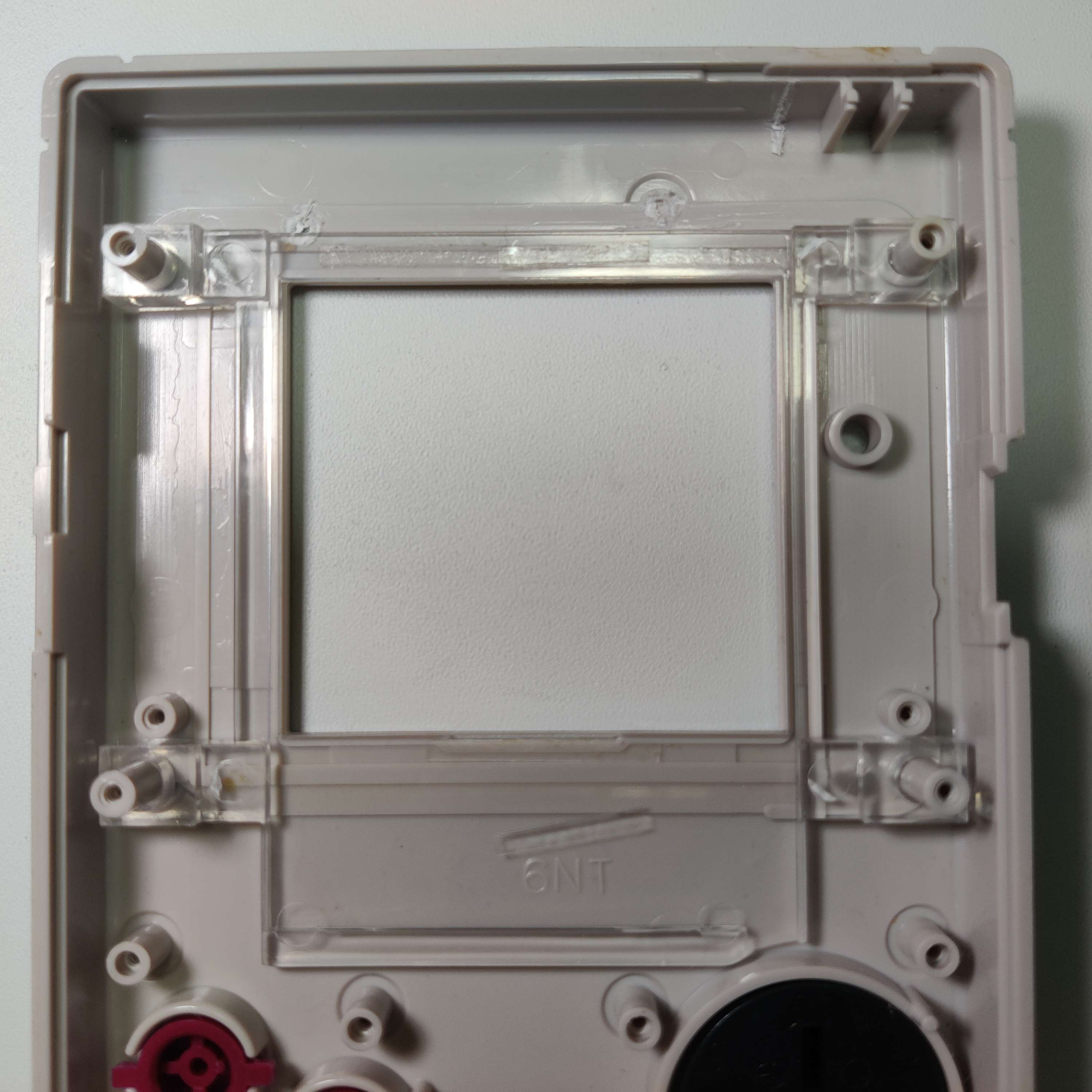

付属のブラケットを両面テープでシェルに固定します。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/ZHTcZtfOQ579gBfk-Tqqg_img20230825161922.jpg?format=webp)
液晶を両面テープでブラケットに固定し、IPS液晶用基板に接続します。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/-SwMROcm9n98Bvtw9UFlg_img20230825183906.jpg?format=webp)
コントローラー基板にスピーカーを取り付けます。スピーカーはキットに付属していないので、純正のものかクリアスピーカー等をご利用ください。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/Ow4EvCKba2KmhU8LNxx7O_img20230825203050.jpg?format=webp)
TV出力機能を実装する場合、IPS液晶基板の各ポイントに配線します。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/B_JSBbx16Hg9yHAY5YlMP_img20230825203027.jpg?format=webp)
コントローラー基板にフレキシブルケーブルを接続します。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/wUhXWq3UcOG4PzFtbHMIL_img20230825202920.jpg?format=webp)
TV出力機能を使わない場合、この工程は不要です。
本体基板の画像のポイントにIPS液晶基板に配線したTV出力用線を配線します。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/p6MeLE39CC6eHr9RgQxs4_img20230825203010.jpg?format=webp)
付属のフレキシブルケーブルを使用して、本体基板と接続します。
![Document image Document image](https://images.archbee.com/9vpX4ZLltE6i6VQ3poDQb/gLR91D-SCFlH91YQSth6H_img20230825202937.jpg?format=webp)
